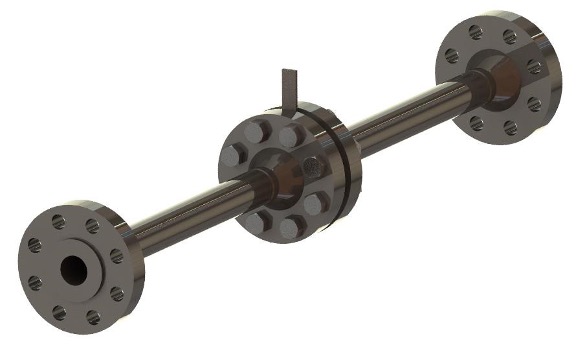

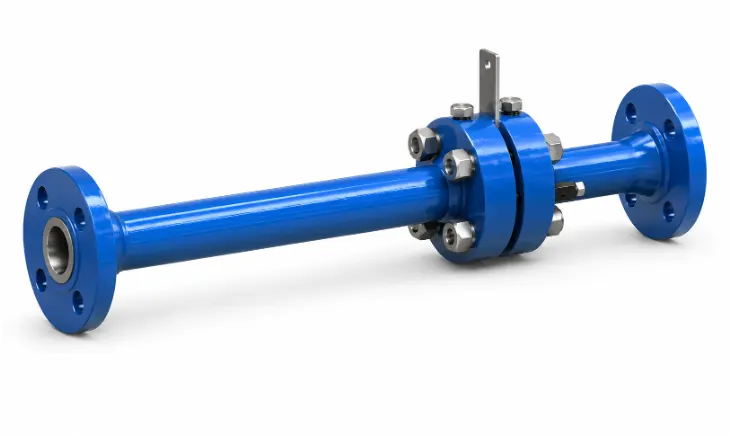

Placas de Orificio y Soluciones en Bridas Serie PC86 / PC96 / BR76 / PC102

Dispositivos de precisión diseñados para la medición y restricción de flujo en sistemas de transporte de fluidos. Fabricadas bajo los más altos estándares internacionales, garantizan exactitud, durabilidad y seguridad en la operación.

Ingeniería y Calidad

Cada placa y brida de LARQUIN es fabricada con un acabado superficial de hasta 30 micro-pulgadas de rugosidad y una planitud dentro de 0.010 pulgadas por pulgada de altura de dique.


Cumplen con normativas internacionales como A.G.A. Report No. 3, API Chapter 14.3 e ISO 5167, y las dimensiones de las bridas siguen los estándares ASME B16.36 y B16.5.

Tipos de Placas de Orificio

Tipo PD

Ideal para medición estándar de flujo.

Tipo O

Con configuración simple.

Tipo PH

Diseñada para alta precisión en condiciones variables.

Tipo T

Recomendada para aplicaciones de restricción o control de flujo.

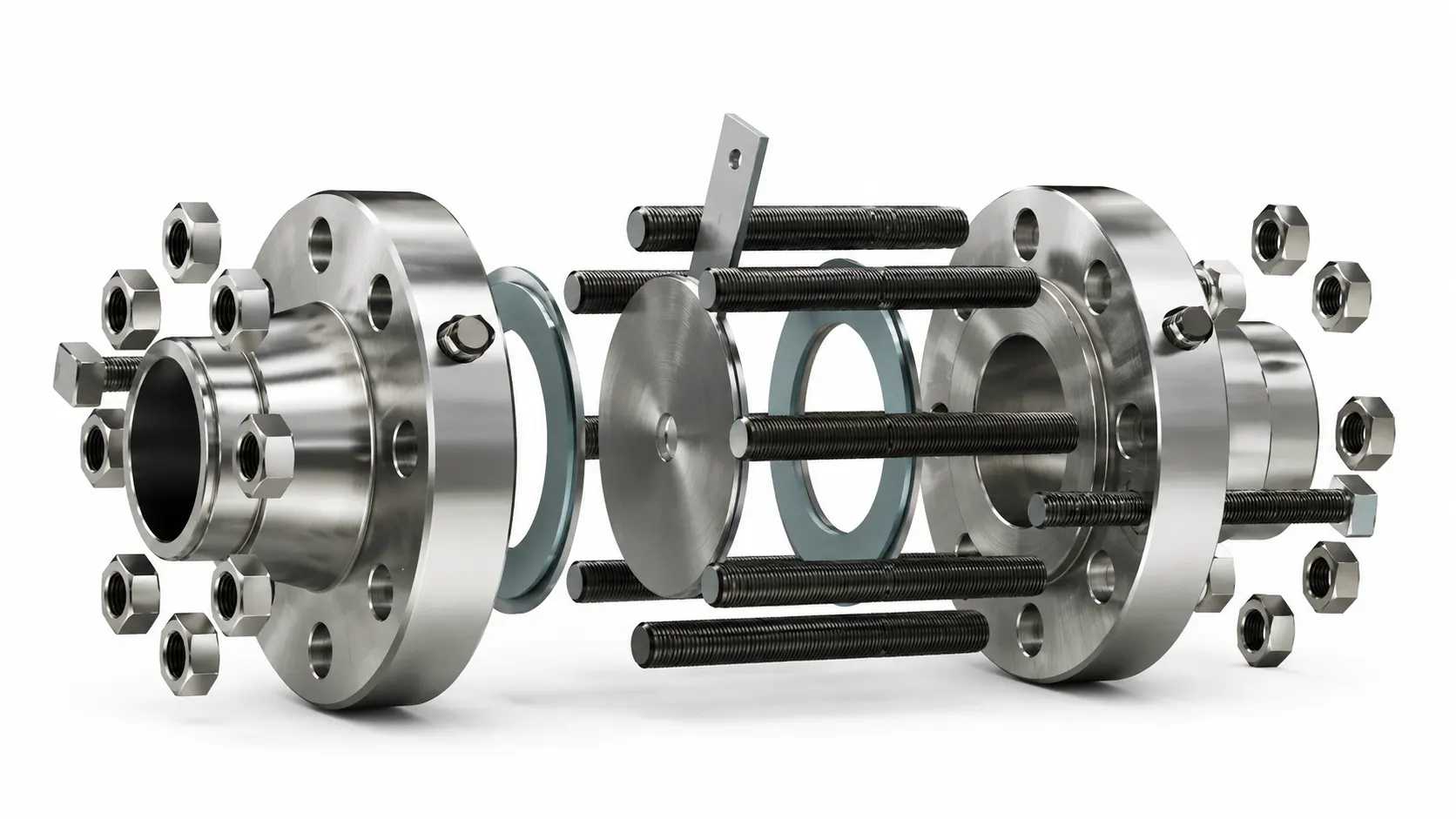

Tipos de Uniones de Brida

Disponibles en múltiples configuraciones para adaptarse a cualquier instalación:

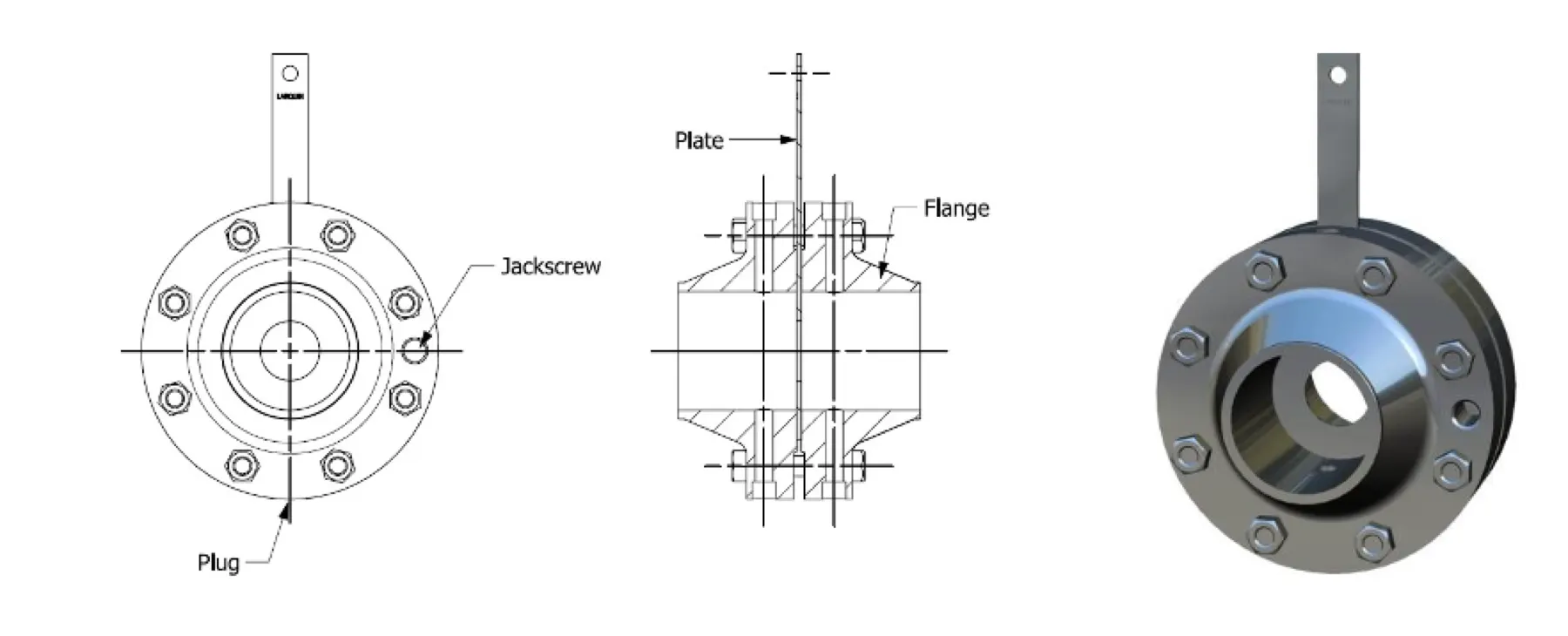

WK

Raised Face / Weld Neck

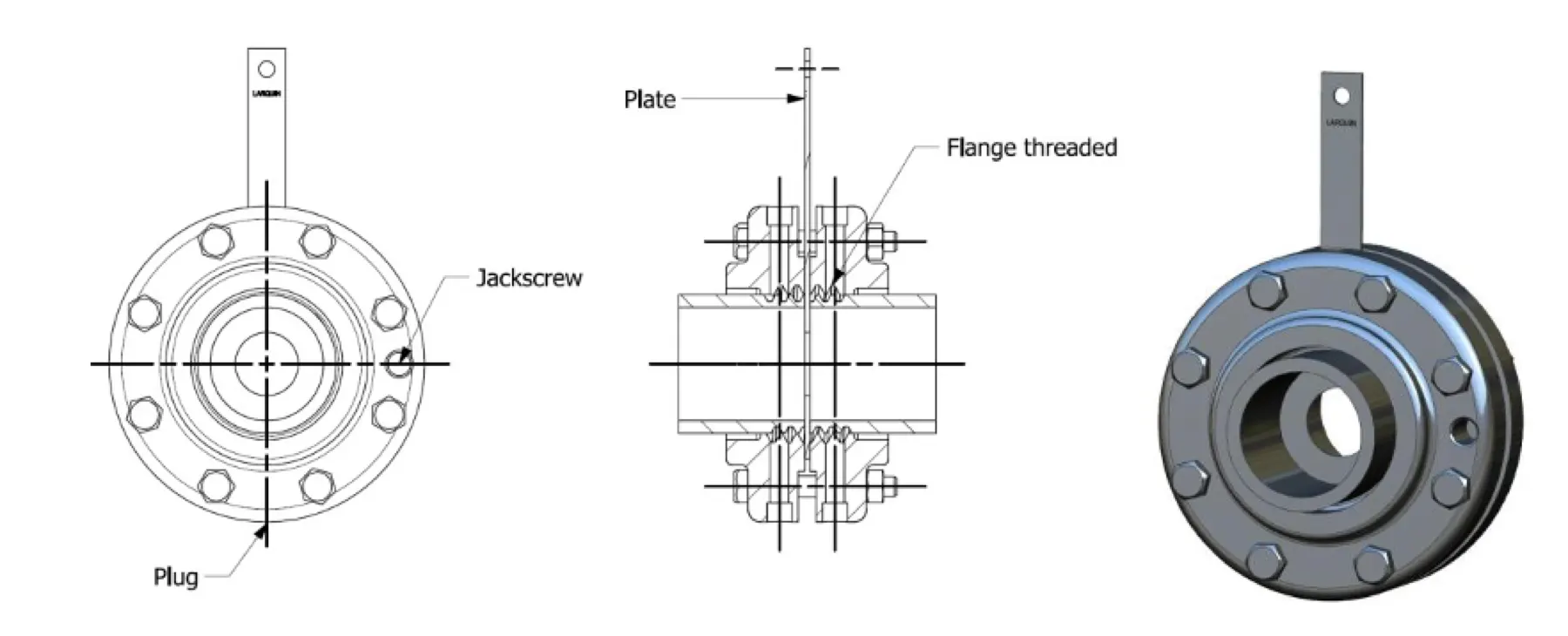

TD

Raised Face / Threaded

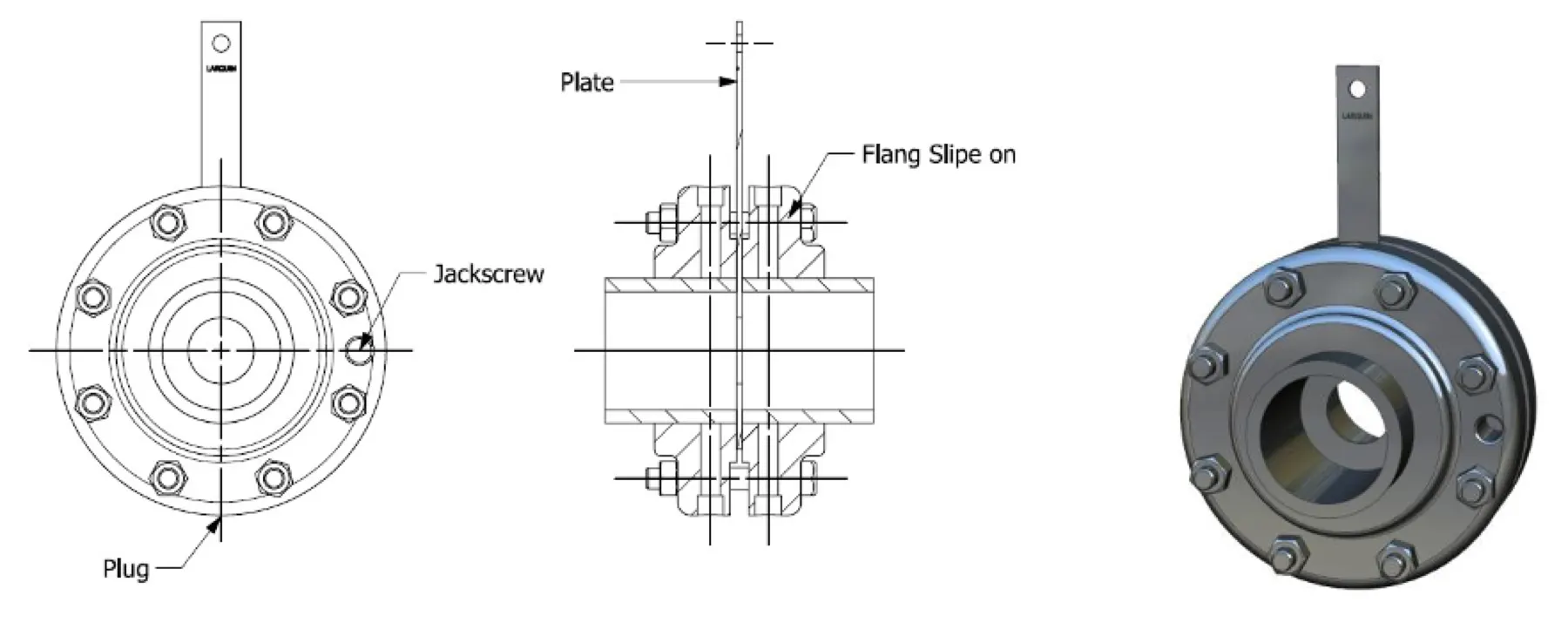

SN

Raised Face / Slip-On

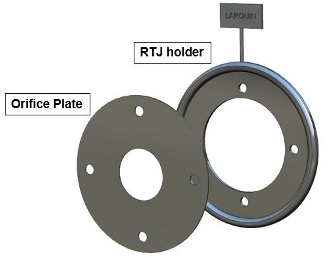

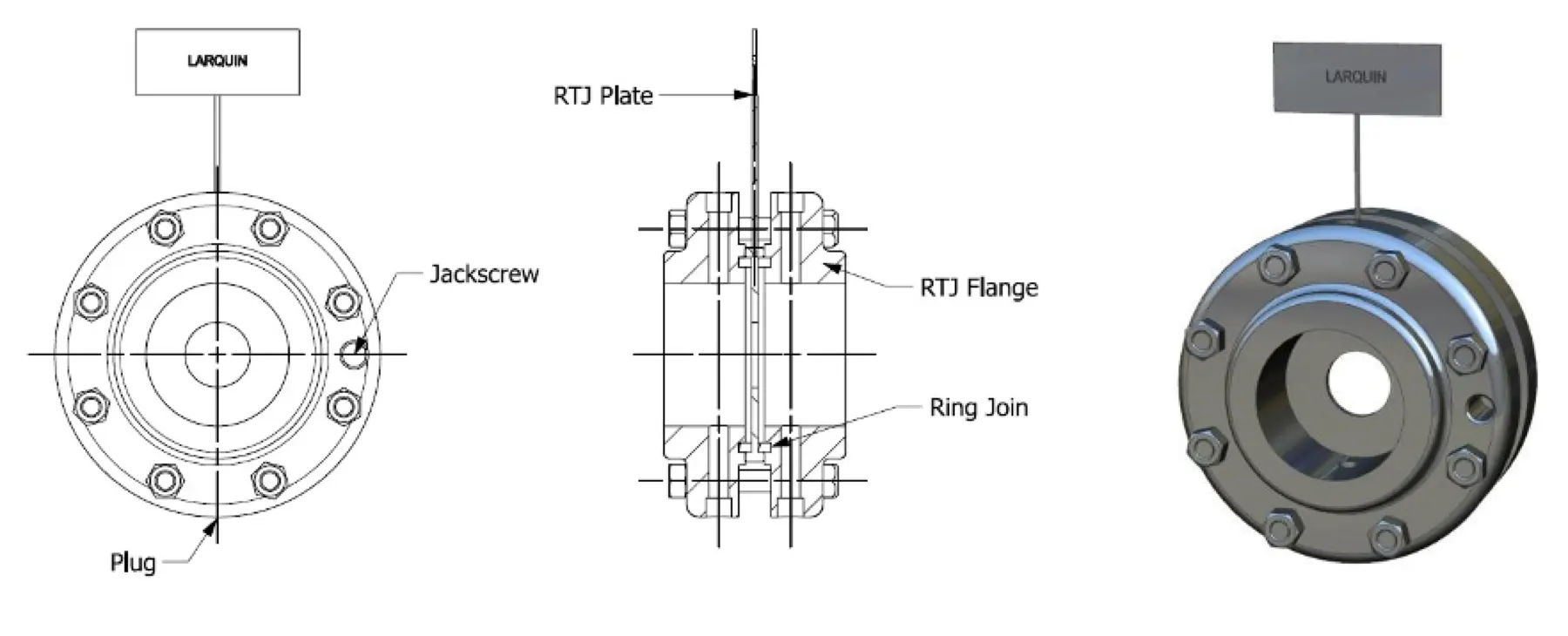

RJ

Ring Joint / Weld Neck

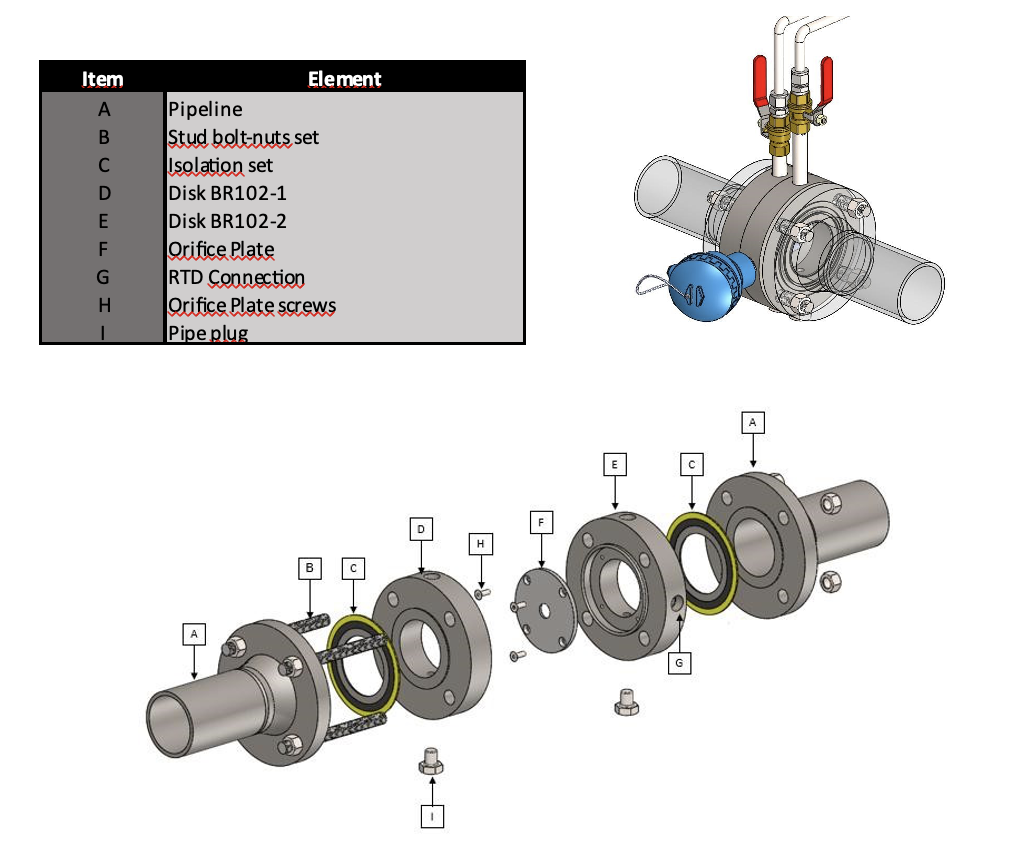

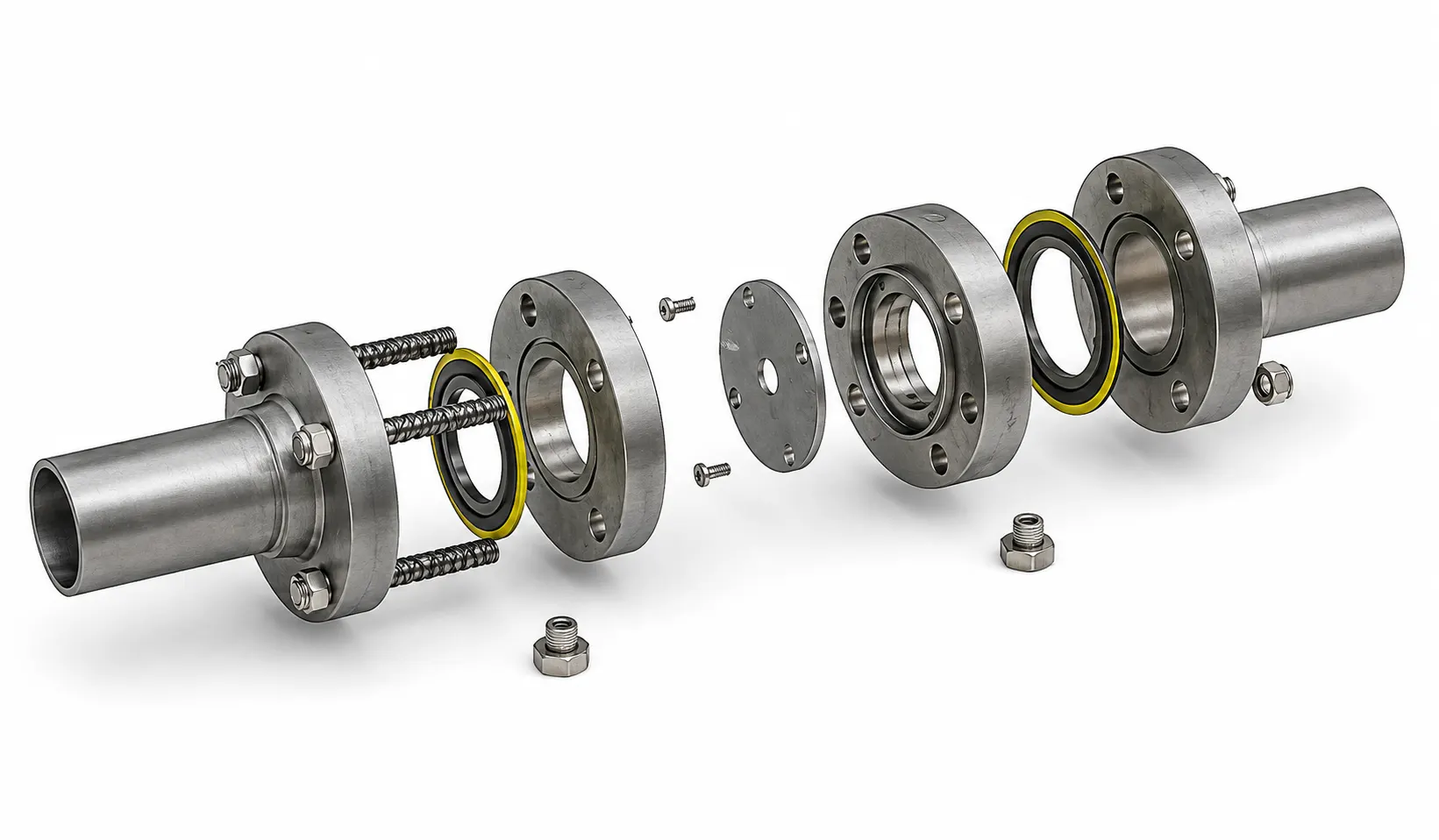

Ensamble y Componentes

Las series PC102 y BR76 incluyen todos los elementos para una integración completa:

Placas de orificio, discos, conexiones RTD, pernos y juegos de aislamiento.

Simulaciones de comportamiento de turbulencia y flujo.

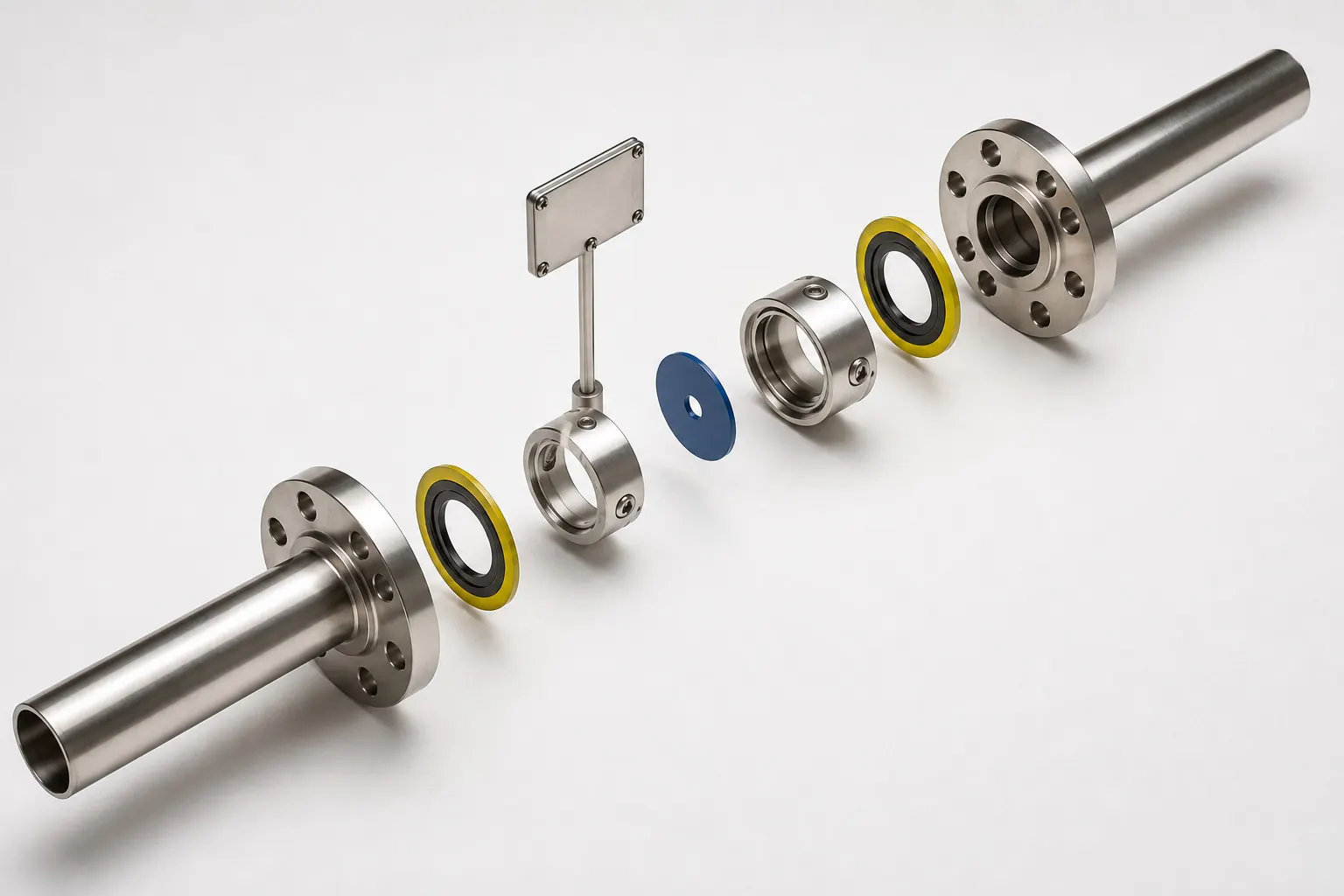

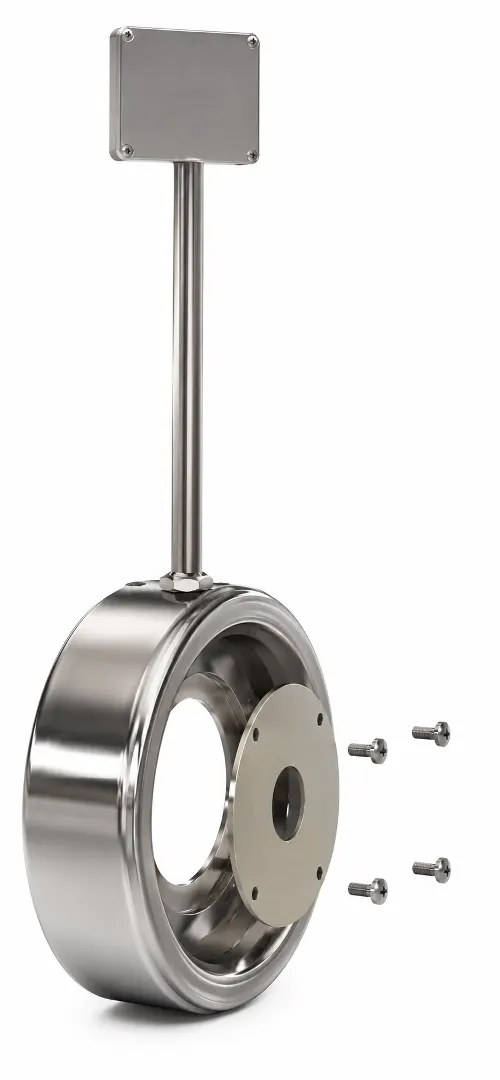

Brida y Disco

Serie PC102

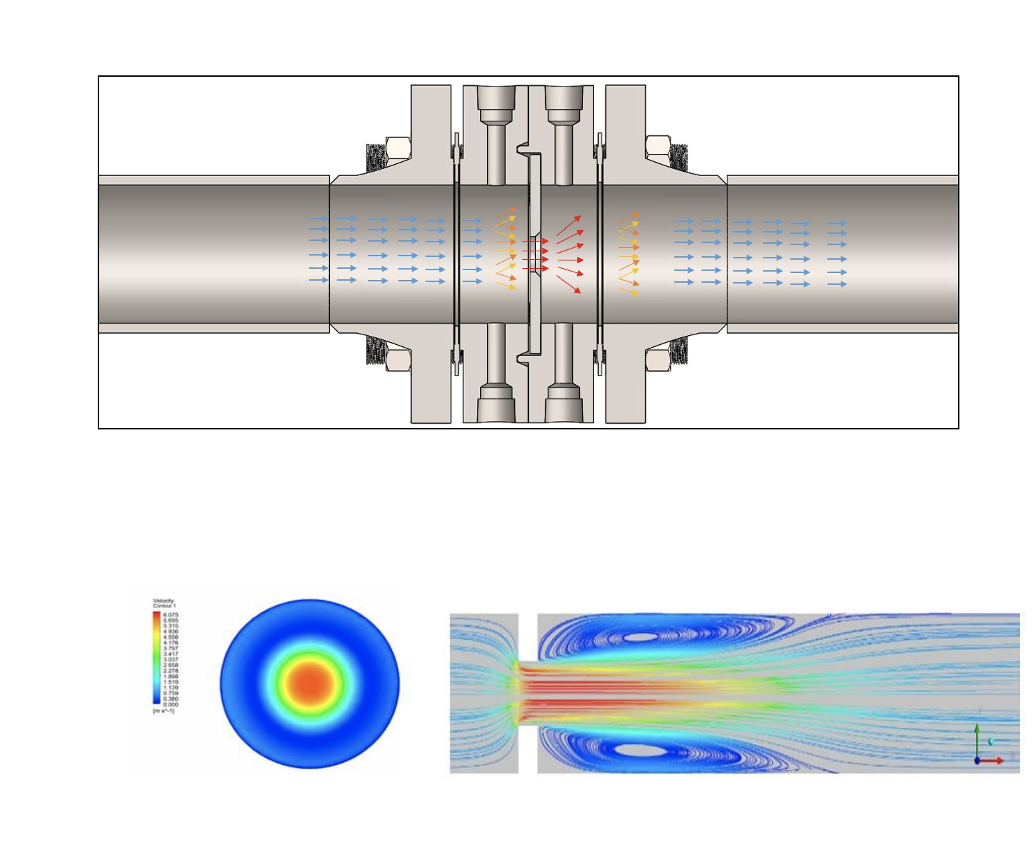

Comportamiento de Fluido

Simulación con CFD, características de turbulencia y perturbaciones aguas arriba.

Normas de Instalación

Las recomendaciones de montaje se basan en los estándares API MPMS Chapter 14.3.2 y AGA Report No. 3, asegurando mediciones confiables con o sin acondicionadores de flujo.
