Condición del fluido
Homogeneidad, viscosidad, temperatura, presión, densidad y presencia de sólidos.
LARQUIN / SAMPLING SYSTEMS
Soluciones de Muestreo de líquidos
Una solución de muestreo diseñada para garantizar que el fluido capturado sea representativo
Explorar soluciones ↓GRAPMuestra
representativa
representativa
REPRESENTATIVIDAD DEL DATO
El análisis de calidad empieza en el diseño de un buen punto de muestreo
La selección correcta no depende solo del equipo. Debe responder a la homogeneidad del fluido, caudal, presión, viscosidad, temperatura, sólidos presentes, composición química y facilidades disponibles en el proceso.
LARQUIN integra ingeniería de aplicación, selección de sonda, control de volumen, mezcla y automatización para construir una solución que se pueda operar, verificar y mantener.
01Manual
Sonda LQ-PML
Muestreo manual preciso para tuberías, tanques y recipientes cuando el operador necesita control directo sobre la extracción.Ver configuración ↗
02Automático
Serie LQ-ISO
Sistemas isocinéticos para obtener muestras representativas, repetibles y ajustables en líneas de proceso.Ver configuración ↗
03Cabeza de pozo

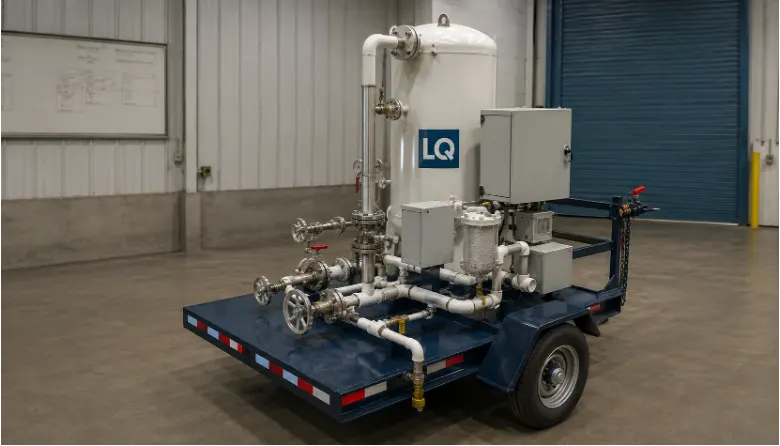

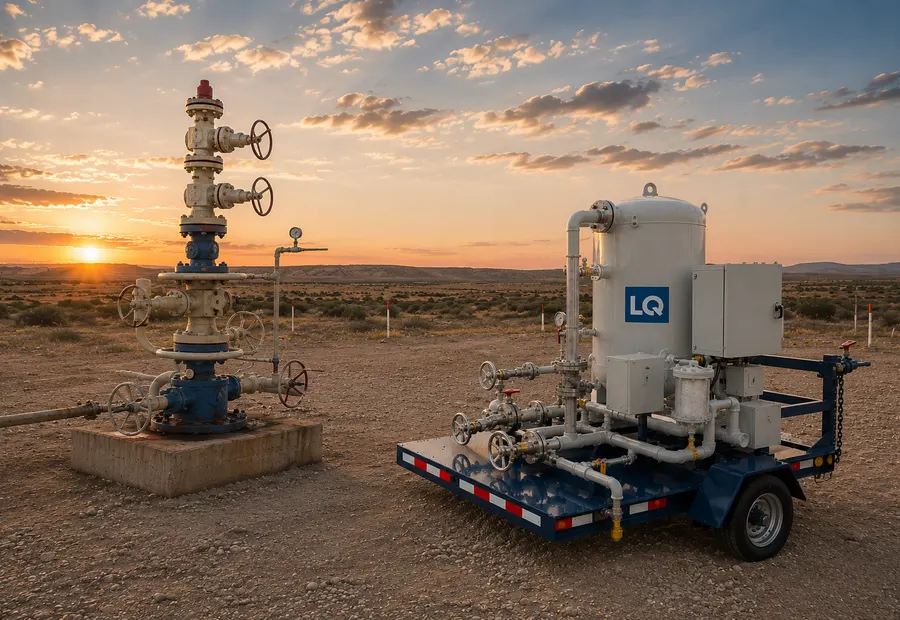

WellHead AutoSampler
Arquitectura de muestreo continuo para comparar el comportamiento real del pozo y reducir la incertidumbre del BSW.Ver configuración ↗AUTOMATIC ISOKINETIC SAMPLING

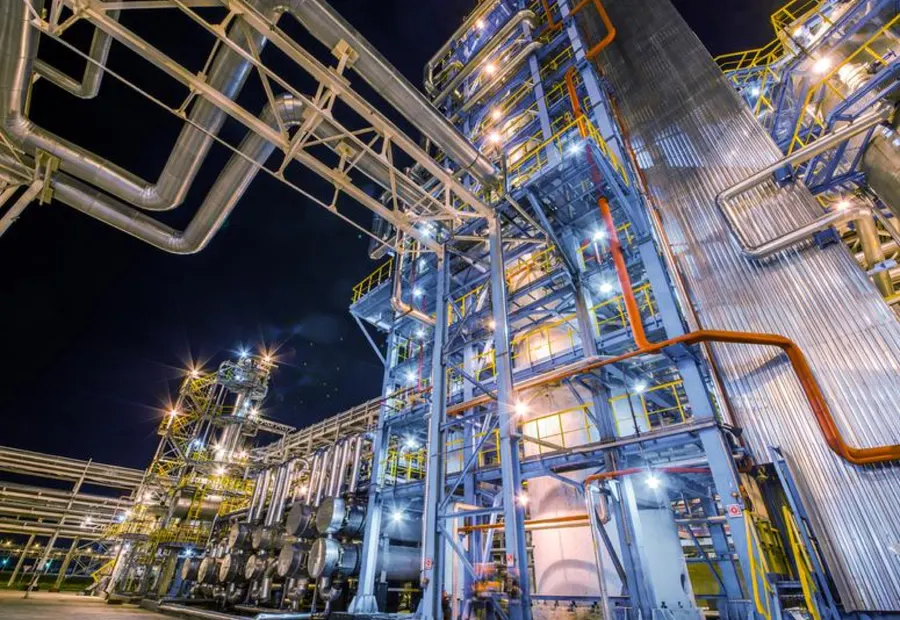

Serie LQ-ISO: repetibilidad para procesos exigentes.
Tres configuraciones para adaptarse a la línea, el punto de instalación y el comportamiento del fluido. La serie está preparada para integrarse en tuberías, tanques y recipientes de proceso.
LQ-ISO-SPMuestreo isocinético de un solo punto para líneas de proceso.
LQ-ISO-MPMuestreo multipunto para capturar mejor la variación de la sección.

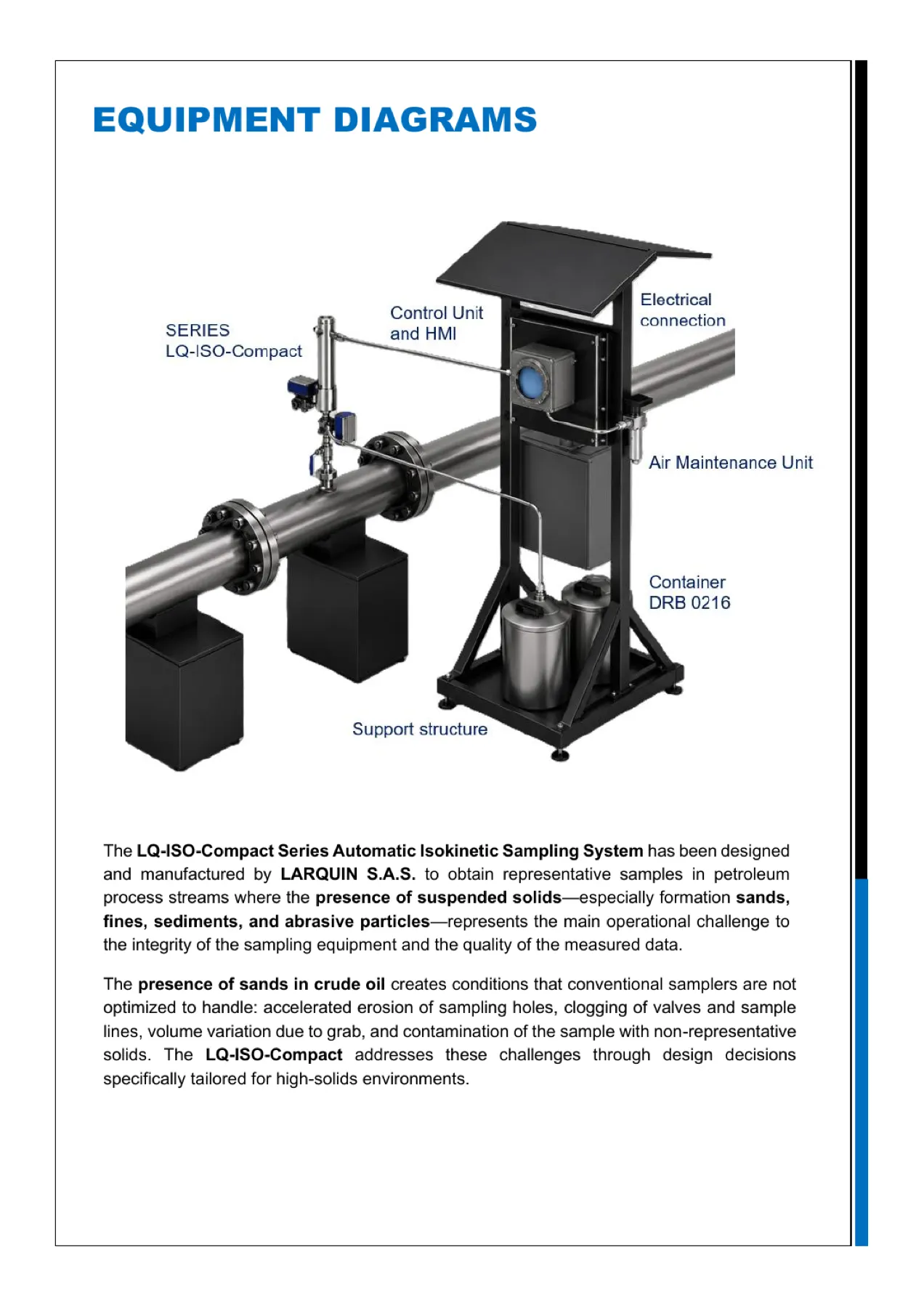

LQ-ISO-CompactFormato compacto desarrollado para corrientes con arenas, finos y sólidos suspendidos.
FluidosCrudo, refinados, condensados y agua
Partes húmedasAcero inoxidable 316, Viton® y PTFE
PresiónANSI 150 / 300 según configuración
Volumen1 a 10 cc ajustable en sitio
Temperatura80 a 150 °F
ViscosidadHasta 1000 cP
Densidad12 a 56 °API
GuíaAPI MPMS Chapter 8.2
En corrientes con arena, finos o sedimentos, la versión Compact ayuda a reducir riesgos de erosión, obstrucción y variación de volumen asociados al muestreo puntual.
01Control localHMI y programación de ciclos
02Volumen ajustableVerificación de muestra en sitio
03Contenedores DRB 0216Capacidad nominal de 10 L
MANUAL SAMPLING PROBE

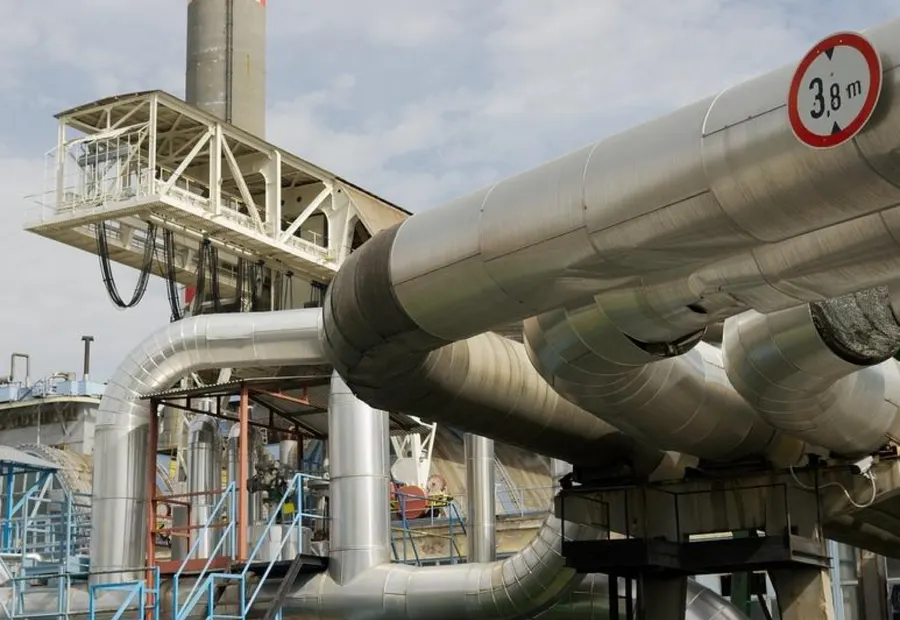

LQ-PML: control directo sobre la extracción.
Sonda manual para aplicaciones industriales que requieren una toma precisa en tuberías, tanques o recipientes. Su construcción en acero inoxidable 316 aporta resistencia a la corrosión y facilita una solución durable para control de calidad, análisis de fluidos y monitoreo de proceso.
Conexiones1”, 2”, 3” y 4” RF / RTJ
RatingANSI 150, 300, 600, 900 y 1500
Sonda¾” SCH 160 o ½” SCH 80
MaterialAcero inoxidable 316
VálvulaDBB / Double Block & Bleed
Entrada inclinadaOpción de muestreo a 45°

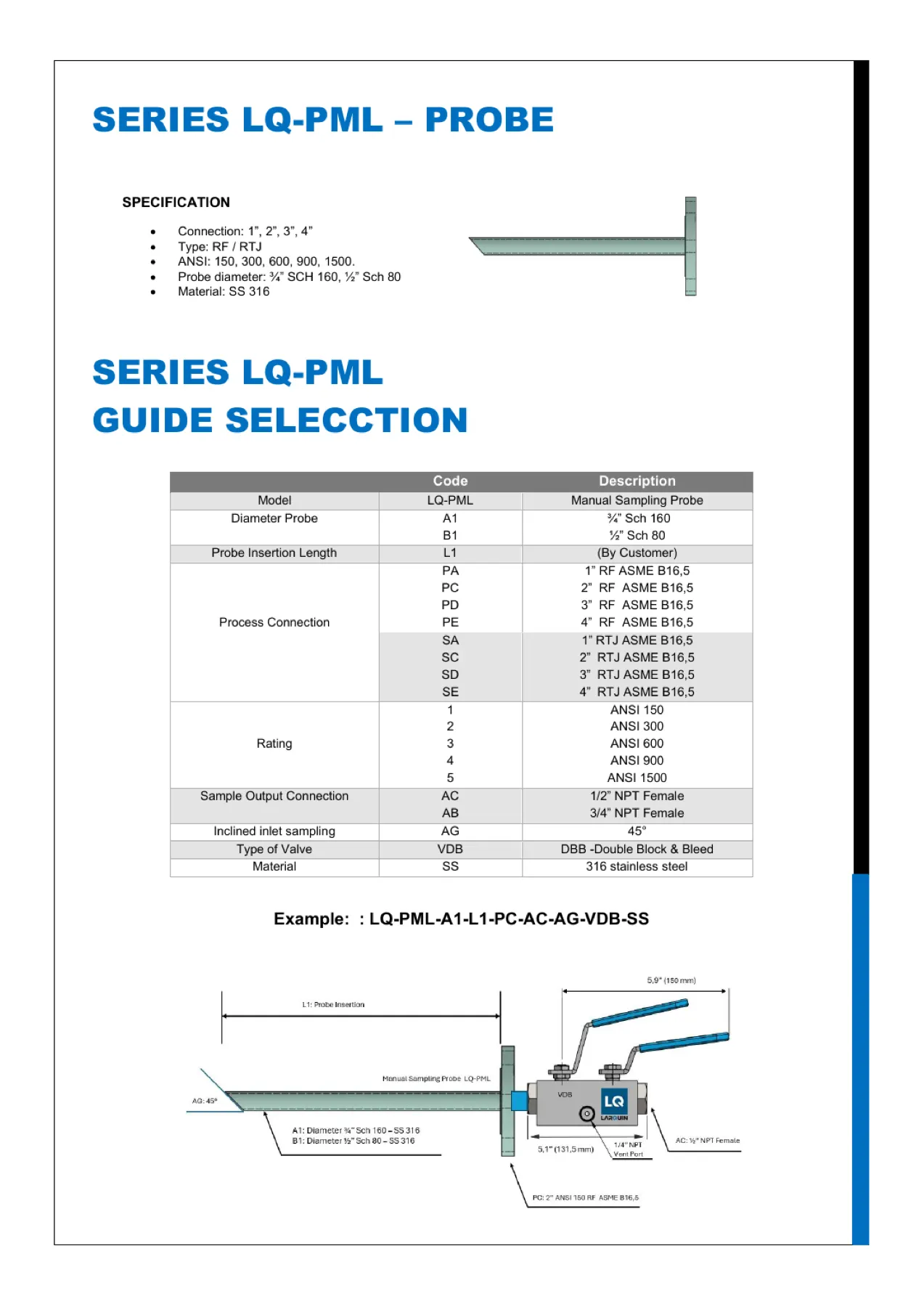

Guía de selección LQ-PML

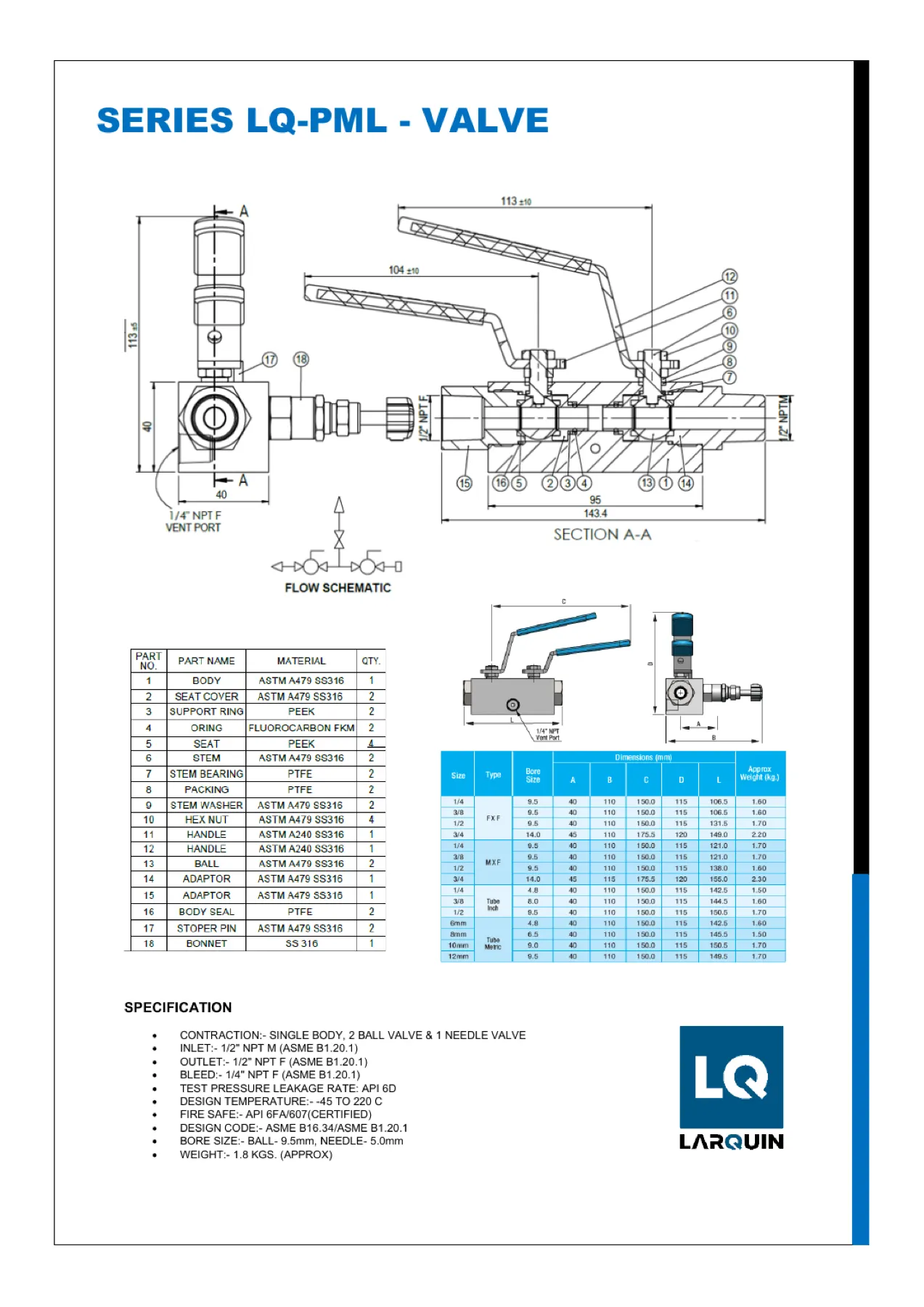

Componentes y construcción
Válvula DBB, venteo y conexiones para una extracción controlada.CRITERIOS DE SELECCIÓN
La solución correcta se diseña con el proceso al frente.
Antes de definir una sonda o un automatismo, revisamos las condiciones que pueden alterar la representatividad de la muestra.
Punto de instalación
Diámetro de línea, conexión disponible, tramo recto y facilidad de acceso.
Objetivo de la muestra
Control de calidad, custodia, seguimiento de producción o análisis de laboratorio.
Operación disponible
Aire de instrumentación, energía, controlador, volumen y frecuencia de muestreo.
CFD + HOMOGENIZACIÓN
Ver el comportamiento del fluido antes de instalar.
Mediante Dinámica de Fluidos Computacional (CFD), analizamos el comportamiento del fluido para optimizar el diseño de sistemas de muestreo. Estas simulaciones permiten evaluar la homogeneidad del flujo, identificar perturbaciones y validar la ubicación óptima del punto de muestreo, en cumplimiento con las recomendaciones del Manual of Petroleum Measurement Standards (MPMS), Capítulo 8.2.
VelocidadPresiónTurbulenciaFases y sólidos

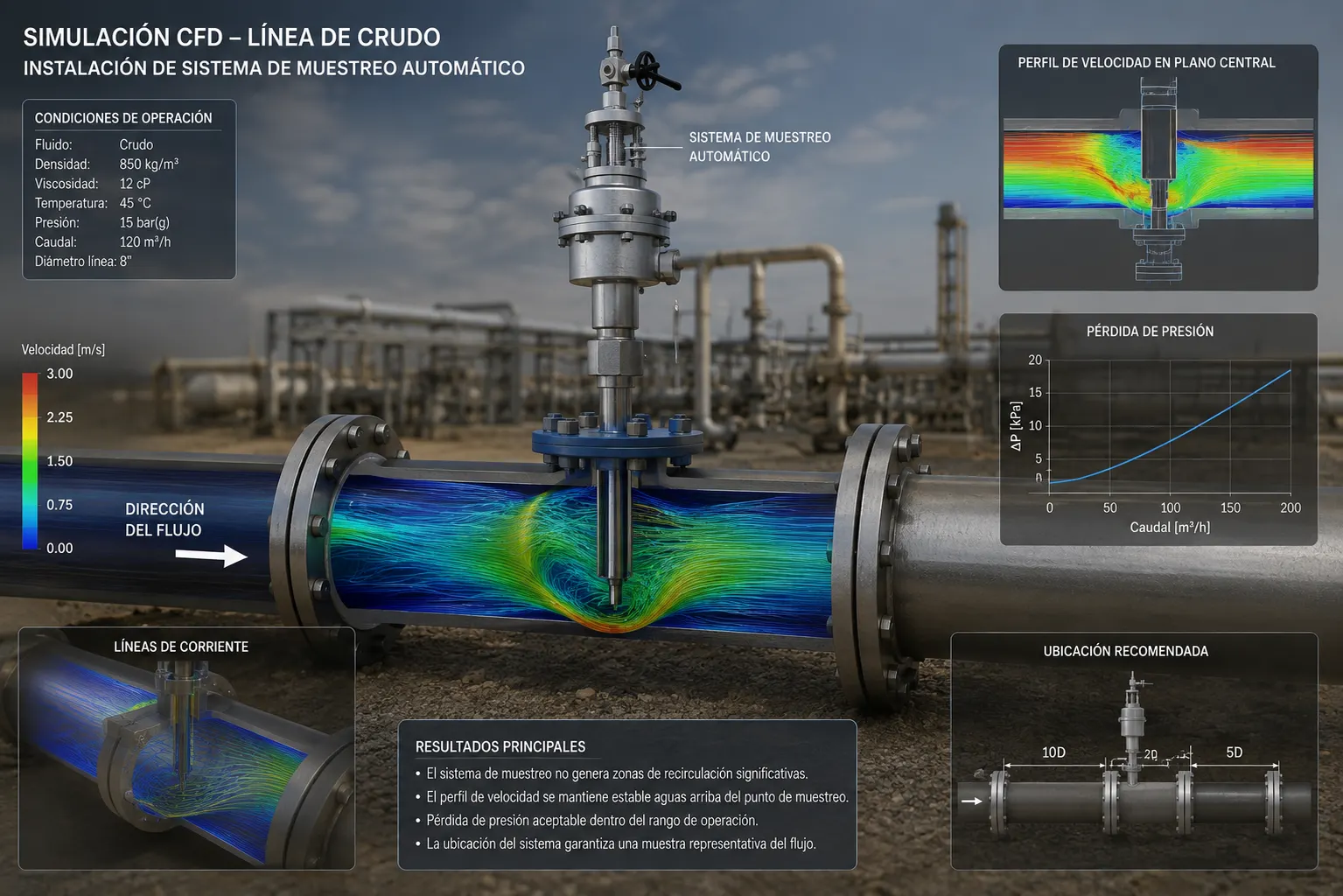

Simulación dinámica de fluidos / CFD
MEZCLA Y RECIRCULACIÓN

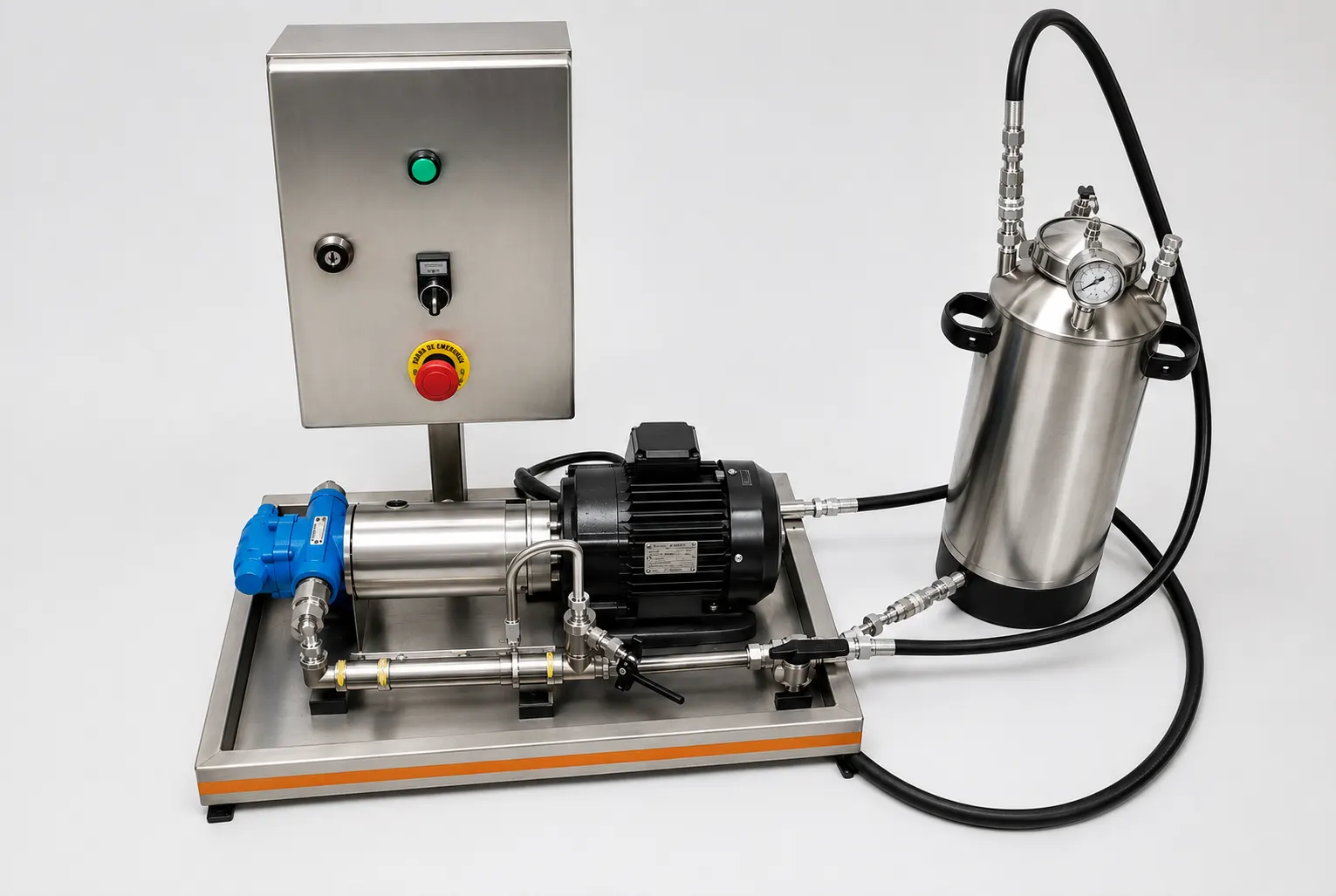

Sistema de mezclado de laboratorio para tanques de muestreo.
Una muestra confiable también depende de cómo se mueve el fluido. Diseñamos soluciones de mezcla y recirculación para instalaciones en áreas clasificadas o laboratorio, con el objetivo de reducir segregación y mejorar la consistencia del muestreo.

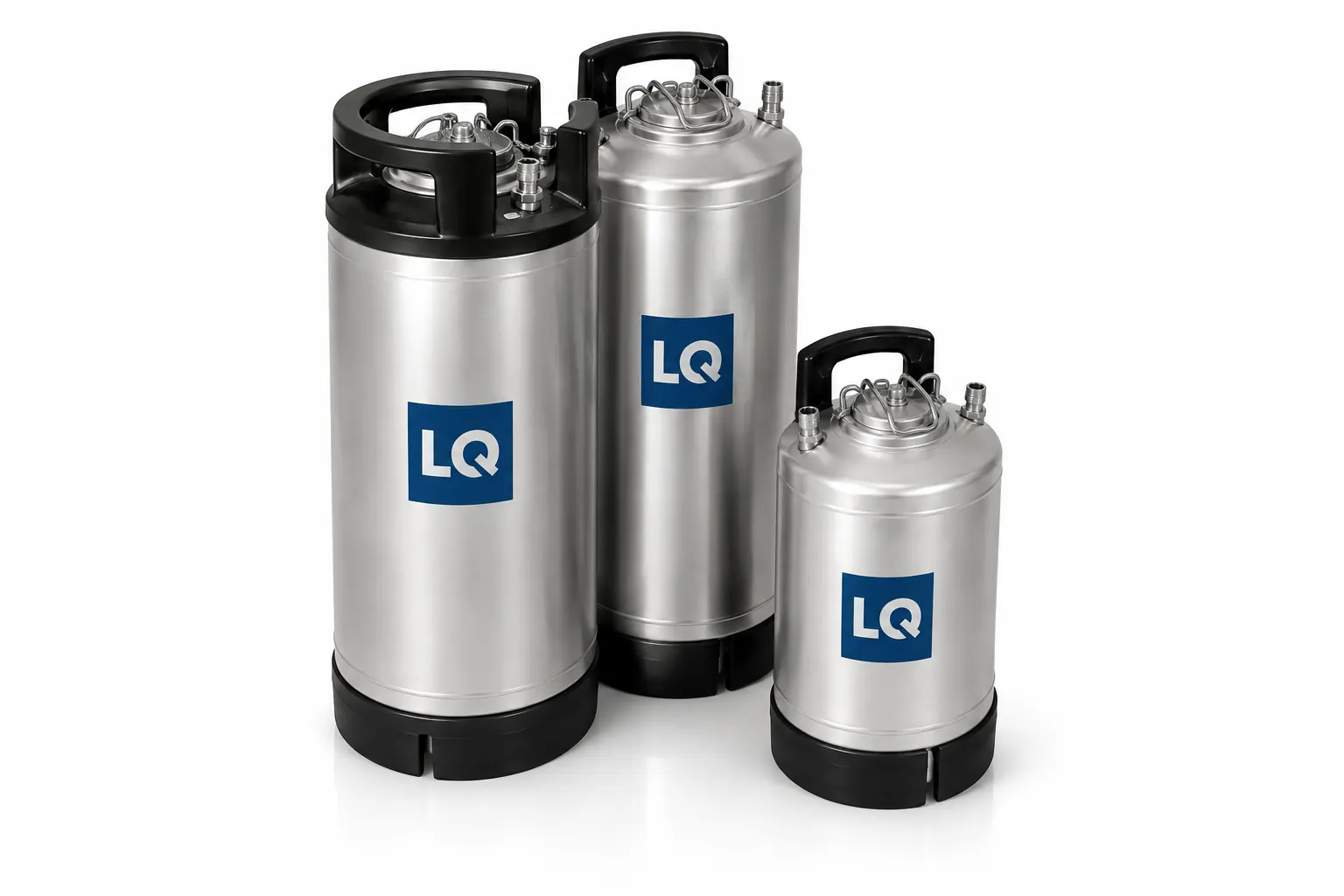

TANQUES DE MUESTREO
Los tanques de muestreo LARQUIN integran sensores de nivel para proporcionar supervisión continua del volumen almacenado, permitiendo una gestión más eficiente de las muestras, mayor trazabilidad y una operación confiable de los sistemas automáticos de muestreo.

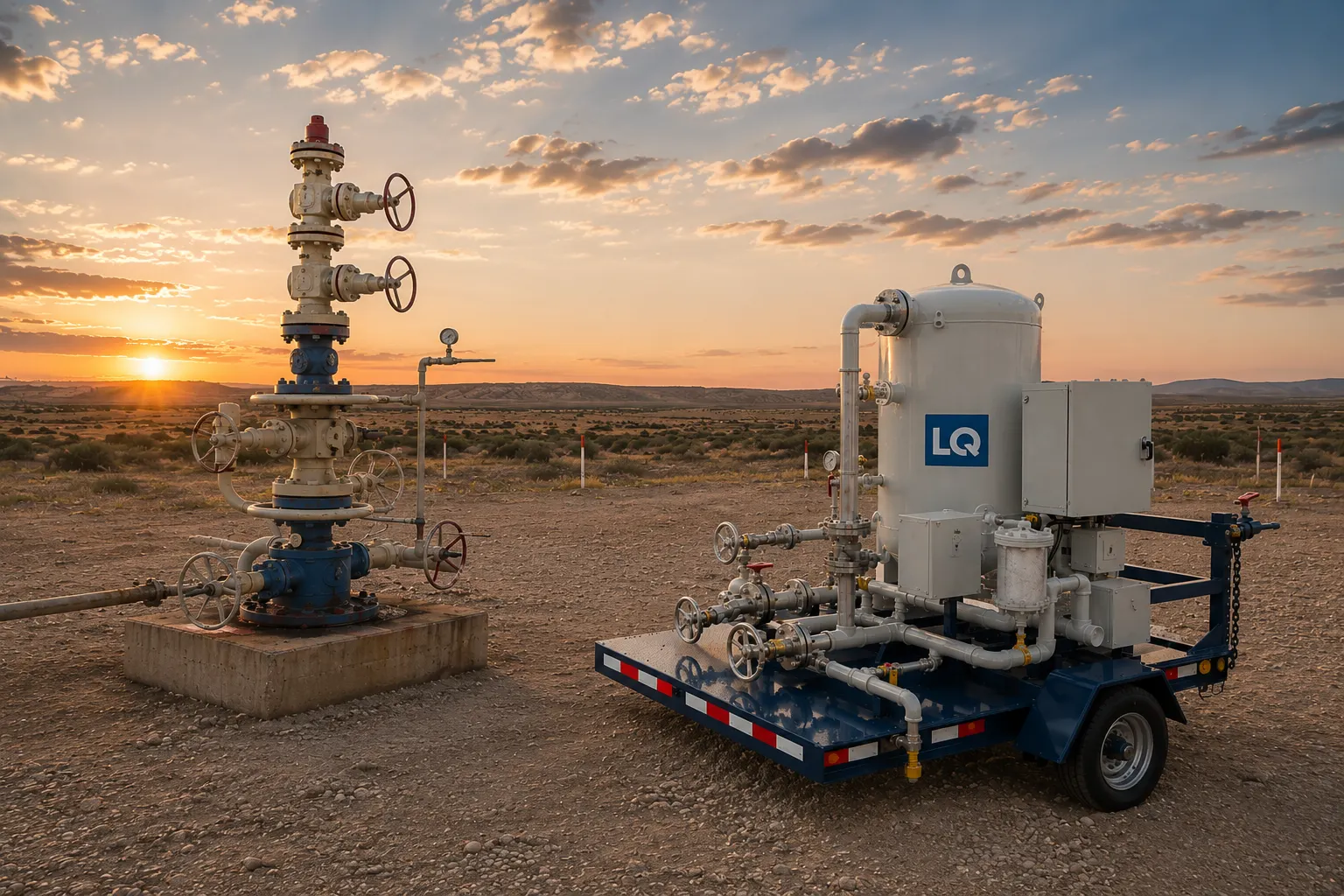

SOLUCIONES DE MUESTREO DE LÍQUIDOS
Una muestra puntual capta un instante. Un muestreo automático representa toda la producción.
Mientras una muestra manual refleja únicamente las condiciones del proceso en el momento de su toma, el muestreo automático captura de forma continua las variaciones del flujo durante el periodo de producción, obteniendo una muestra compuesta y representativa que mejora la confiabilidad del análisis de laboratorio y la determinación del BSW.
La calidad de una muestra depende de las condiciones del proceso. Por ello, diseñamos sistemas de muestreo automático considerando el comportamiento del flujo, la presencia de arena, gas y componentes como H₂S y CO₂, así como la infraestructura disponible en cabeza de pozo. La integración de la sonda de muestreo, el control local, el sistema hidráulico y los tanques de recolección permite obtener muestras representativas que respaldan una evaluación confiable del BSW y de la producción.

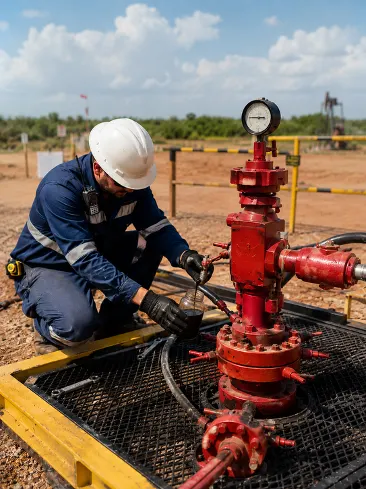

Principales desafíos del muestreo en cabeza de pozo
- Homogeneidad del fluido
- Sólidos — “arenas”
- Presencia de gas
- Presencia de H₂S y CO₂
- Conexiones disponibles
- Falta de aire de instrumentación
- Alimentación eléctrica disponible
BSWSeguimiento continuo
PLC / RTUControl local
SolarOpción de alimentación
¿Necesita una muestra que realmente represente su proceso?
